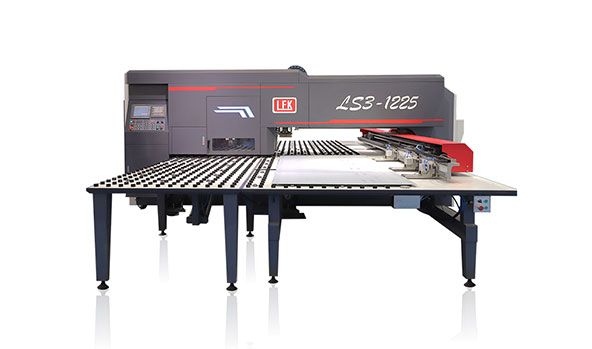

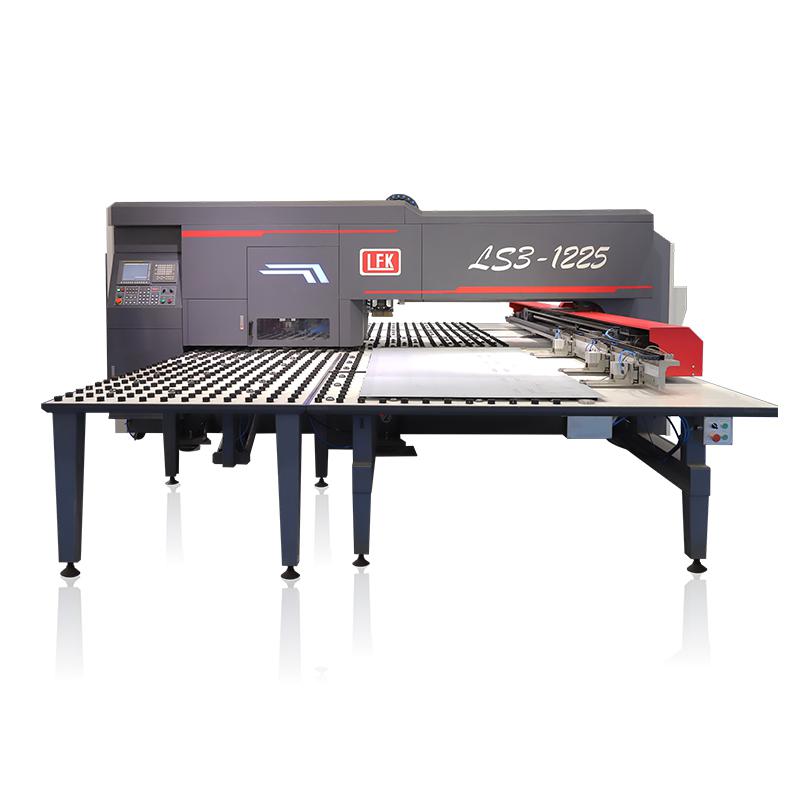

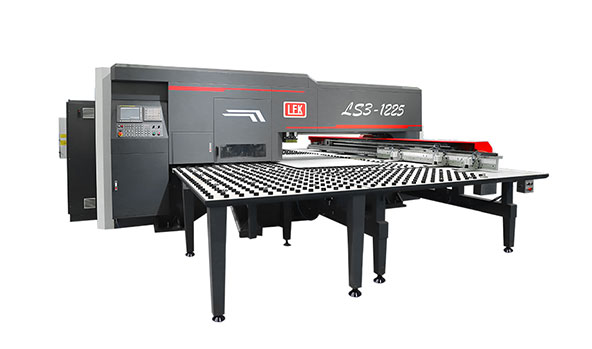

LS3-1225
配备⾼性能新⼀代⽔冷伺服⻢达，经过独特安装设计，主驱动伺服电机固定在特殊安装座上，使承受⼒更⾼，从⽽维持了整机的⾼稳定性。转盘采⽤⾼强度铸铁，所有⼯位均镶上耐磨精钢导套；还采⽤了厚转塔双圈式设计，使⽤标准模具，导向性更⾼。
咨询热线
400-830-6398
优点
在没有出现冲孔激光复合机之前，在钣⾦机械中往往使⽤多个模具来进⾏加⼯，并可以⾃动更换模具。但是，在模具安装的数量上有限制；另外，档板材厚度变更时，这就要求设备停⽌⼯作来调整下模具的间隙。因⽽影响⼯作效率。冲激复合⼀体机就能克服以上缺点，很好结合转塔冲床和激光切割的优势。

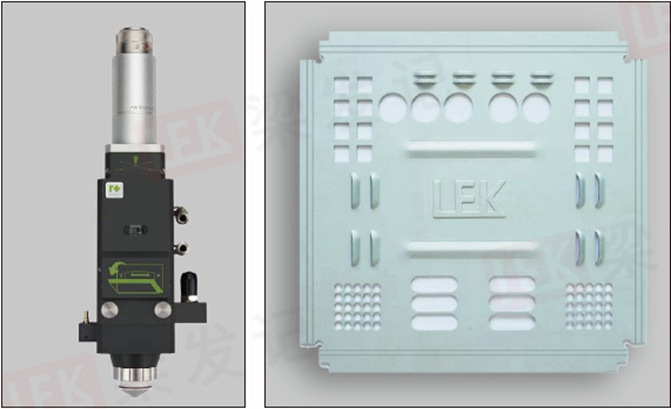

RAYTOOLS切割头“BT240”
实现冲孔、激光切割⾃动化，可加⼯6mm以下板厚，⽆需进⾏⽑边处理

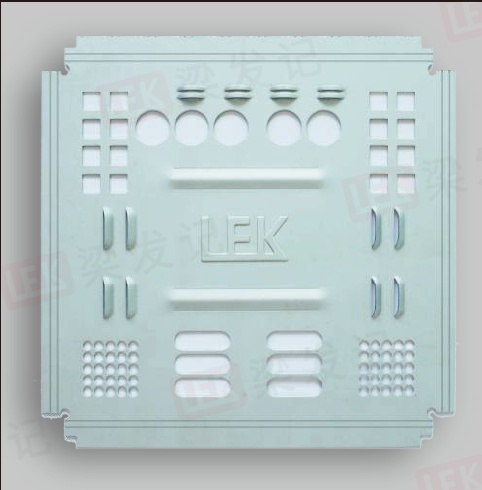

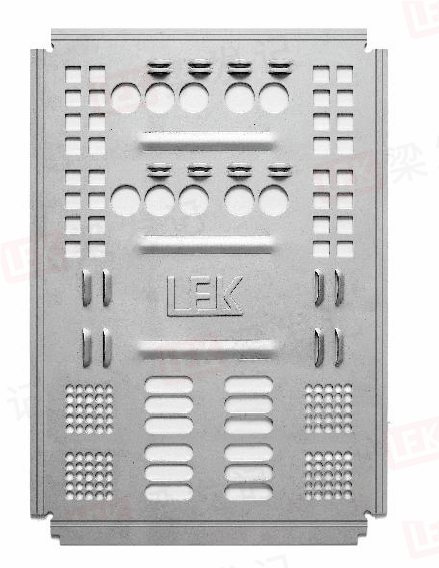

可进⾏复杂的冲孔及成形加⼯可以进⾏外形冲边及⽆缝加⼯可加⼯普通模具⽆法加⼯的内⻆可以代⽤普通加⼯机械所不具备的模具

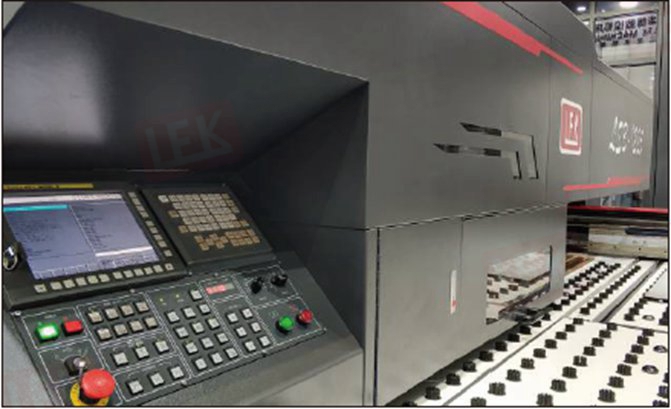

FAUNC 数控系统
⽇本“Fanuc”31i-LB数控系统
显⽰⽅式：10.4'' TFT彩⾊显⽰
⾼速、⾼精度、平滑的5轴加⼯
其他控制部分：激光、辅助⽓体、切割速度、割嘴⾼度
通过纳⽶单位的CNC运算、检测和伺服控制实现⾼精度加⼯

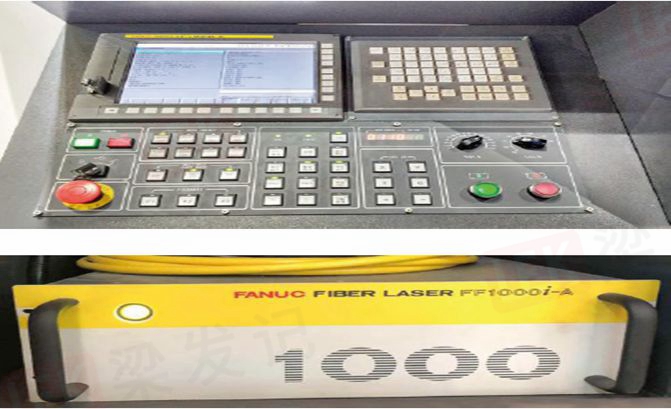

⽇本“Fanuc”光纤发振器
采⽤ FAUNC 光纤发振器搭配 FAUNC的数控系统
技术参数
| 参数名称 | 单位 | LS3-1225 |
| 公称压⼒ | Ton | 30 |
| 三传动类型 | / | 伺服电机驱动冲头 |
| 数控系统 | / | FANUC 31i-CB |
| 最⼤加⼯板材尺⼨(⼀次重定位) | mm | 1270×5000 |
| 最⼤加⼯板材厚度 | mm | 6 |
| 最大一次冲孔直径 | mm | φ88.9 |
| 最⼤冲压⾏程 | mm | 36 |
| 最⾼冲击频率（4毫⽶冲程） | HPM | 1200 |
| 最⾼冲孔次数（1毫⽶中⼼距) | HPM | 680 |
| 最⾼冲孔次数(25毫⽶中⼼距） | HPM | 320 |
| 夹钳数 | 只 | 3 |
| 再定位⽓缸数 | 套 | 4 |
| ⼯位数 | 个 | 30 |
| 旋转⼯位数 | 个 | 2（B） |
| 控制轴数 | 个 | 6轴（X、Y、T、C、U、W） |
| 模具形式 | / | 国际通⽤型⻓模具 |
| ⼯作台结构 | / | 钢球⽑刷混合⼯作台 |
| 最⼤送料速度-X轴速度 | m/min | 110 |
| 最⼤送料速度-Y轴速度 | m/min | 80 |
| 最⼤送料速度-Xy轴联动 | m/min | 120 |
| 转塔速度 | rpm | 30 |
| 旋转模具速度 | rpm | 60 |
| 孔距精度 | mm | ±0.1 |
| 最⼤承载重量 | kg | 120 |
| 主电机功率（冲头） | kw | 63 |
*本页面所展示产品外观、参数、性能描述、对比数据等均来自华辉数控工厂内部实验室，本集团自有产品的检测和实验，仅供参考，最终以实物为准。
应用行业
电柜行业
钣金加工
家电行业
厨具行业
电梯制造业
广告行业
装饰灯饰行业
汽车行业
厚转塔型模具
